Möchtest du unterwegs im Van deinen Laptop laden oder sogar eine Kaffeemaschine nutzen können? Dann ist ein Wechselrichter, oder auch Spannungswandler genannt, genau das richtige für deinen Campervan Ausbau. In diesem Beitrag erklären wir dir worauf es bei einem guten Wechselrichter wirklich ankommt und wie du einen Wechselrichter in deinen Campervan selber einbauen kannst. Mit dem praktischen Kabelquerschnitt Rechner kannst du ganz einfach den passenden Querschnitt der Anschlussleitungen ausrechnen.
Wir haben während unseres gesamten Ausbaus eine genaue Buchhaltung geführt und alle Campervan Ausbau Kosten in eine Tabelle eingetragen. Angefangen von den Schrauben bis zu der Standheizung oder den Solarmodulen ist alles dabei. Du kannst dir die PDF-Datei mit allen Links zu den verwendeten Produkten hier kostenlos runterladen.
Inhalt
Was ist ein Wechselrichter?
Wohnmobile haben normalerweise eine 12V Gleichstrombatterie, welche für die Stromversorgung von Beleuchtung, Wasserpumpen und anderen kleinen elektrischen Geräten im Fahrzeug verwendet wird. Ein Wechselrichter wandelt diesen 12V Gleichstrom in 230V Wechselstrom um. Damit können dann Geräte wie Laptops, Küchengeräte und andere elektronische Geräte betrieben werden. Es gibt verschiedene Arten von Wechselrichtern, die sich in ihrer Kapazität und Funktionalität unterscheiden. Kleinere Wechselrichter können eine begrenzte Anzahl von Geräten mit niedriger Leistung versorgen, während größere Wechselrichter mit höherer Leistung mehrere Geräte gleichzeitig betreiben können und dabei noch nützliche Zusatzfunktionen bieten.
Beim Kauf eines Wechselrichters für den Van Ausbau sollten einige Faktoren berücksichtigt werden, wie die maximale Leistung des Wechselrichters, den Wirkungsgrad, die Sicherheitsfunktionen sowie die Anzahl der ausgehenden Steckdosen. Falls du also im Van einen Föhn nutzen möchtest, musst du auch sicher gehen, dass der Wechselrichter die benötigte Leistung auch liefern kann.
Arten von Wechselrichtern
Modifizierte Sinuswelle
Es gibt zwei grundlegende Arten von Wechselrichtern. Die günstigen Geräte produzieren meist nur eine modifizierte Sinuswelle. Damit kann man simple Geräte ohne empfindliche Elektronik betreiben, wie zum Beispiel einen Toaster oder Wasserkocher. Ein Laptop oder Kaffeevollautomat können mit der Rechteckspannung nur schlecht funktionieren oder gehen sogar kaputt. Bemerkbar macht sich die unsaubere Spannung zum Beispiel mit einem brummen des eingesteckten Netzteils oder wenn die Maus des Laptops ruckelt.
Reine Sinuswelle
Möchte man diverse Geräte genau wie auch zu Hause nutzen, dann ist auf jeden Fall ein Wechselrichter mit reiner Sinuswelle* zu empfehlen. Diese sind teurer als Geräte mit einer modifizierten Sinuswelle, dafür kann man aber sämtliche Ladegeräte fürs E-Bike, die Kaffeemaschine oder den Laptop ohne Probleme verwenden.
Welchselrichter mit Zusatzfunktionen
Mittlerweile gibt es immer modernere Geräte wie beispielsweise Wechselrichter mit eingebauter Netzvorrangschaltung. Dieser erkennt automatisch wenn der Camper am Landstrom eingesteckt wird und schaltet diesen dann direkt zu den Steckdosen durch.
Außerdem werden immer mehr Kombigeräte* angeboten, welche zum Beispiel ein integriertes Batterieladegerät oder einen Solarladeregler besitzen und so bei Anschluss am Landstrom direkt die Batterie wieder aufladen. Diese Geräte bieten eine große Platzersparnis beim Ausbau. Allerdings hat man bei einem Defekt sofort einen Totalausfall der gesamten Elektrik im Van, anstatt nur in einem Teilbereich.
Wie viel Leistung braucht mein Wechselrichter?
An dieser Stelle solltest du dich fragen, welche Produkte du auf Reisen benutzen möchtest. Welche Geräte möchte ich im Camper betreiben und brauche ich einen Sinus Wechselrichter?
- Welche Leistung muss mein Wechselrichter haben?
- Wie lange möchte ich reisen und wie oft werde ich diese Geräte verwenden?
- Wie groß ist meine Batterie und wie viel Watt Solar habe ich auf dem Dach?
- Steht ein Landstromanschluss zur Verfügung?
Wie möchten während unserer Reise folgende Geräte im Camper laden:
- Laptops
- Kamera Akkus
- Pürierstab*

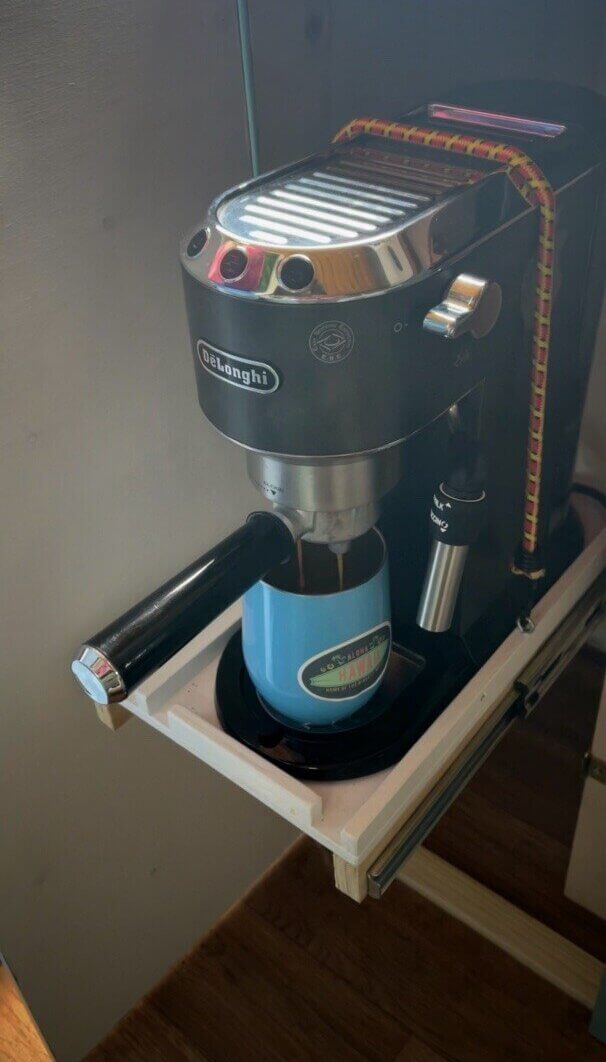

- Kaffeemaschine*
Daher haben wir uns für einen Wechselrichter mit 2000W und reiner Sinuswelle entschieden. Dieser hat genügend Leistung um die Kaffeemaschine mit 1200W zu betreiben und durch die reine Sinuswelle können wir auch einen Pürierstab sowie unsere Laptops und Ladegeräte nutzen. Wechselrichter sollte nicht stetig zu 100% ausgelastet werden und falls man doch mal eine leistungsstärkere Kaffeemaschine anschafft, benötigt man nicht direkt noch einen stärkeren Wechselrichter dazu.
Alternativen zum Wechselrichter
Ein Wechselrichter transformiert die Spannung hoch, er wandelt also die 12V Gleichspannung in 230V Wechselspannung um. Möchte man lediglich ein Handy oder den Laptop laden, empfiehlt es sich dafür ein geeignetes 12V Ladegerät. So vermeidet man unnötigen Leistungsverlust durch den Wirkungsgrad des Wechselrichters und des Netzteils, welches wiederum damit betrieben wird. Jeder Wechselrichter hat einen gewissen Leistungsverlust, denn beim transformieren der Spannung geht ein Teil in Wärme verloren. Als Faustregel kann man mit einem Wirkungsgrad von 90% rechnen. Lädt man also seinen Laptop mit 100W am Wechselrichter, entnimmt dieser dafür rund 110W aus der Batterie. Je nach Ladedauer und Größe der Batterie können solche Vorgänge schon einiges an unnötiger Leistung verursachen.
Wir laden unsere Laptops mit einem USB-C / USB-A Ladegerät*. Dieses macht nicht den Umweg über die 230V Wechselspannung, sondern lädt den Laptop direkt mit einer geeigneten Spannung von 5V – 20V Gleichspannung. Unsere Handys laden wir immer über eine USB-Steckdose*, die wir an dem Bett installiert haben.
Einkaufsliste für Wechselrichter im Campervan einbauen
- Wechselrichter 2000W*
- Plus- und Minusleitung mit entsprechenden Kabelquerschnitt*
- Sicherung*
- Sicherungshalter*
- Rohrkabelschuhe in entsprechender Größe
- Hydraulische Crimpzange*

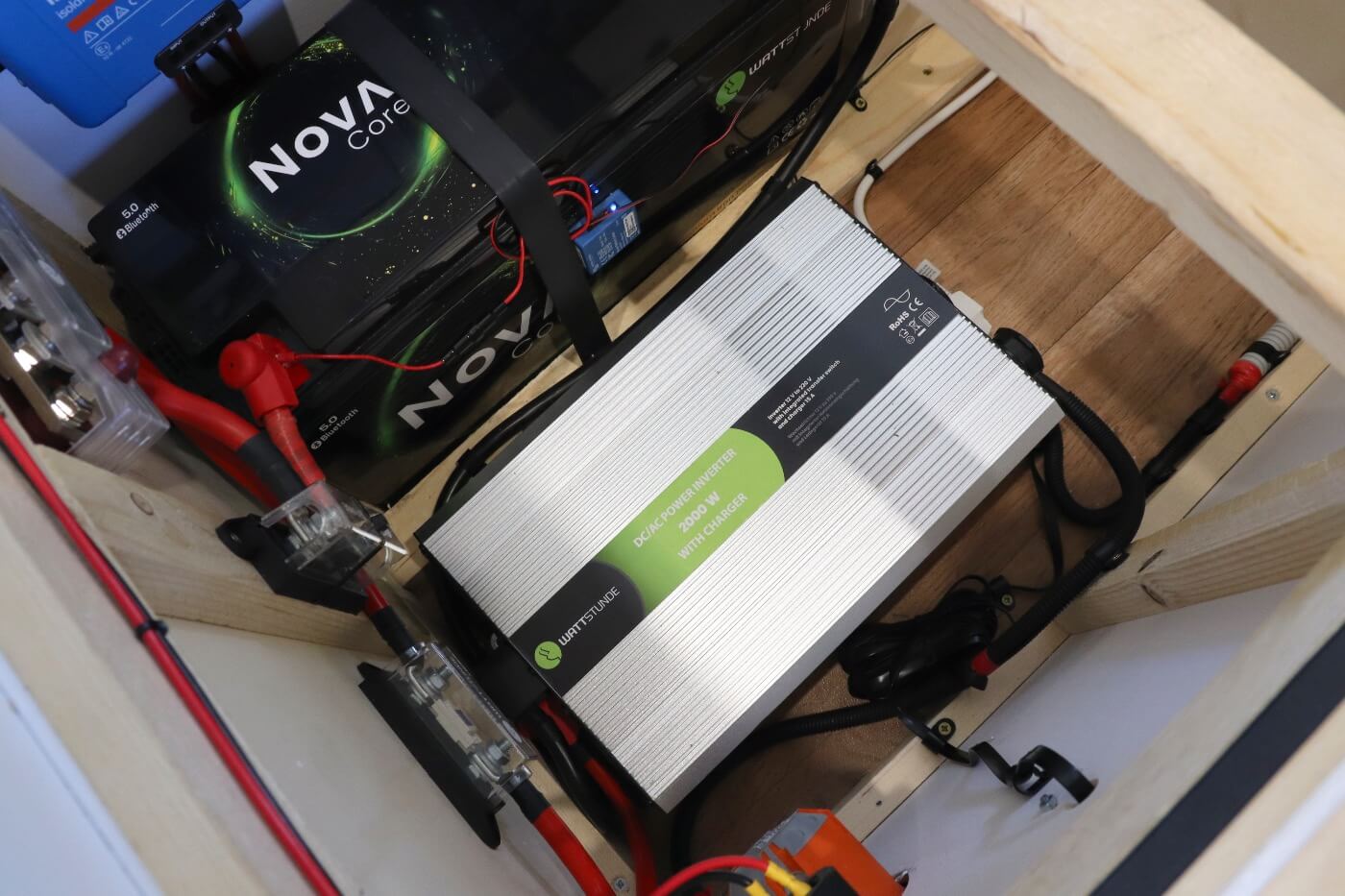

Anleitung für Wechselrichter im Campervan einbauen
Beim Einbau des Wechselrichter in den Van ist es sehr wichtig den richtigen Leitungsquerschnitt zu verwenden. Dazu muss der maximal zulässige Strom berücksichtigt werden. Der fließende Strom kann mit folgender Formel berechnet werden:
I (Strom) = P (Leistung) / U (Spannung)
Bei einem Wechselrichter mit 1500W sind das zum Beispiel 1500W / 12V = 125A.
Die Leitungen müssen also mindestens 137A führen können. Rechnerisch kann man gerade noch so eine 25mm² Leitung verwenden, wenn die Leitungslänge von Batterie zum Wechselrichter nicht länger als einen Meter beträgt. Die Leitungen zum Wechselrichter sollten immer so kurz wie möglich gehalten werden. Außerdem sollte die jeweilige Strombelastbarkeit der individuellen Leitung beachtet werden. Im Zweifelsfall lieber eine Nummer größer kaufen als berechnet. Wir würden demnach lieber eine 35mm² Leitung empfehlen, um auf der sicheren Seite zu sein.
Bei unserem Ausbau haben wir letztendlich sogar zu einer 50mm² Leitung gegriffen. Das hat den Grund das es im Sommer innerhalb des Vans auch mal recht heiß werden kann und somit die Strombelastbarkeit des Kabels abnimmt. Außerdem möchten wir uns Luft nach oben lassen, falls wir doch mal einen stärkeren Wechselrichter kaufen.
Zwischen Batterie und Wechselrichter muss zwingend eine Sicherung verbaut werden. Die nächste größere Sicherung ist eine 150A Midi Sicherung. Wir entscheiden uns aber für eine mit 125A, da wir nicht planen den Wechselrichter bis zum Limit auszulasten. Möchte man hinter dem Wechselrichter eine Unterverteilung mit mehreren Steckdosen errichten, dann ist außerdem ein passender FI-LS Schalter* wichtig.
So sieht unser Schaltplan für die Elektrik aus. Du kannst dir hier unsere Schaltpläne kostenlos herunterladen. Bitte berücksichtige, dass wir trotz sorgfältiger Planung keine Garantie für die Richtigkeit übenehmen können.
Schaltpläne hier runterladenBenötigten Kabelquerschnitt errechnen
Hier haben wir einen praktischen Rechner erstellt, mit welchem du den benötigten Kabelquerschnitt ganz einfach berechnen kannst.
Bei der Leistung wird automatisch mit einem Wirkungsgrad von 90% gerechnet und der Spannungsabfall von 0,20V (1,667%) sorgt für einen zuverlässigen Betrieb des Wechselrichters.
Genormte Kabelquerschnitte in mm²
Mit dem errechneten Kabelquerschnitt kann nun aus der nachfolgenden Liste der genormte Querschnitt entnommen werden welcher dann im Geschäft zu finden ist. Teilweise findet man auch Zwischengrößen, es lohnt sich also immer etwas herumzustöbern.| 0,75 mm² | 25 mm² |
| 1,50 mm² | 35 mm² |
| 2,50 mm² | 50 mm² |
| 6 mm² | 70 mm² |
| 10 mm² | 95 mm² |
| 16 mm² | 120 mm² |
Fazit zum Wechselrichter im Camper einbauen
Ein Wechselrichter ist für uns im Camper unverzichtlich. Er ist zu einem täglichen Begleiter geworden und betreibt die Kaffeemaschine, den Pürierstab und lädt die Kameraakkus zuverlässig wieder auf. Wir möchten auf diesen kleinen Luxus nicht verzichten und bei uns ist der Wechselrichter auch täglich im Einsatz.
Haftungsausschluss
Wir haben diesen Beitrag mit bestem Wissen und Gewissen erstellt. Allerdings übernehmen wir keine Haftung für die Richtigkeit und Vollständigkeit der enthaltenen Informationen. Wenn du die Elektrik im Camper selbst installiert hast, ist es wichtig, dass du deine Anlage anschließend von einer Fachperson überprüfen lässt.
